Instalando o driver do conversor CH340.

Olá pessoal! Este tutorial, embora pareça simples, é fundamental para quem trabalha com versões não oficiais do Arduino. Ele se aplica especialmente às versões compatíveis, como as do Arduino Uno que fazem parte dos nossos kits ou da nossa placa de desenvolvimento EasyDev. A maioria das placas Arduino compatíveis emprega o circuito integrado CH340 para estabelecer a comunicação serial entre o microcontrolador e o computador. Além disso, existem versões que recorrem a outros conversores, que não o chip FTDI, comumente encontrado nos Arduinos Oficiais. Esses componentes eletrônicos, incluindo o CH340 e alternativas como o CP2102 e o PL2303, são incorporados para facilitar a comunicação USB/Serial nos Arduinos e reduzir os custos de produção. É importante frisar que, por não serem versões oficiais, o driver CH340 não é instalado automaticamente com a IDE do Arduino, diferentemente do que ocorre com os modelos originais.

Então para começar precisaremos baixar o driver CH340 compatível com Windows 10 e Windows 11. Para isso, acesse: https://github.com/ExtremeMakers/downloads/raw/main/CH341SER.EXE

Verificando se sua placa foi detectada pelo Computador.

  1. Conecte sua placa em uma porta USB do seu computador e espere alguns segundos.
  1. Abra o Gerenciador de Dispositivos no Windows. Para isso você pode fazer de duas formas:

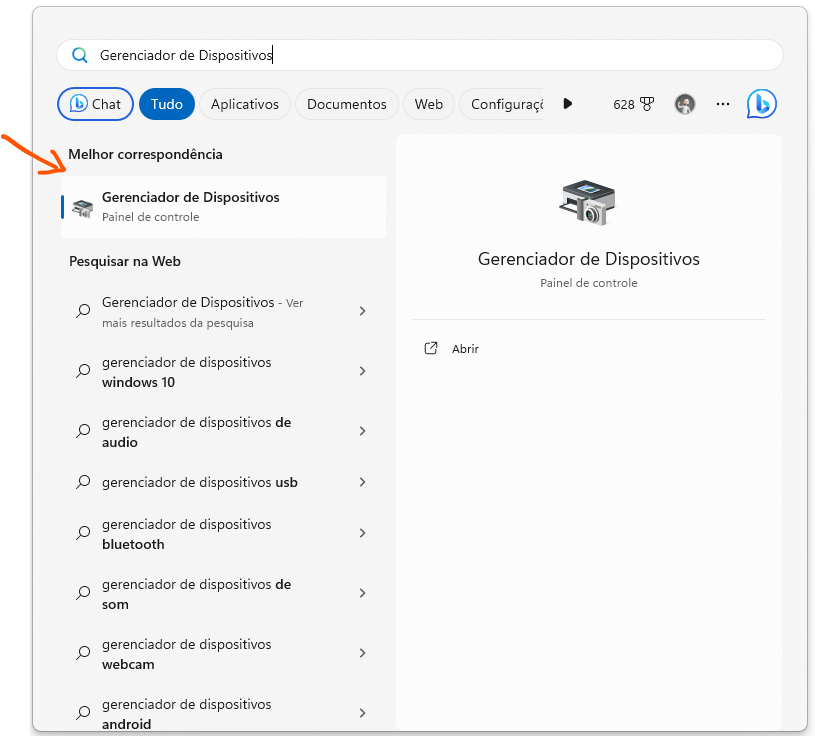

    1. Através do Menu Iniciar onde deve digitar “Gerenciador de Dispositivos”

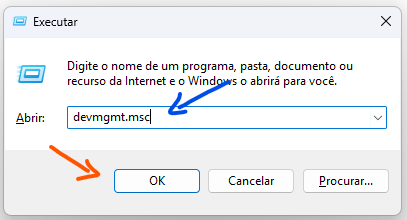

    1. Para abrir o Gerenciador de dispositivos, pressione a tecla com o logotipo do Windows e a tecla R simultaneamente. Isso abrirá uma caixa Executar. Digite: devmgmt.msc. Clique em OK ou pressione Enter.

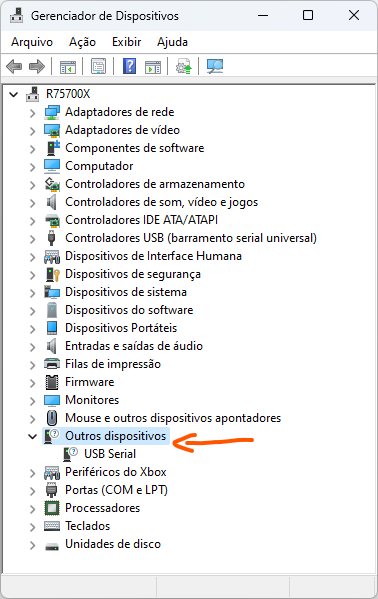

  1. Com Gerenciador de Dispositivos aberto, verifique se a placa foi reconhecida. Procure a placa na sessão “Outros Dispositivos”. Se aparecer USB Serial, quer dizer que a placa foi encontrada, porém não possui driver instalado para funcionar.

Instalação do Driver

  1. Faça o download pelo link;
  1. Abra a pasta onde o arquivo CH341SER.EXE foi baixado e execute-o com clique duplo ou tecla ENTER.

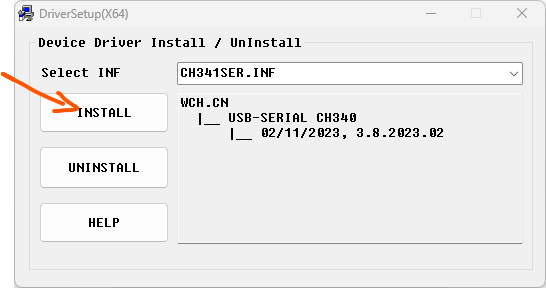

  1. Com o arquivo SETUP aberto, a seguinte tela aparecerá. Clique em INSTALL para começar a instalação;

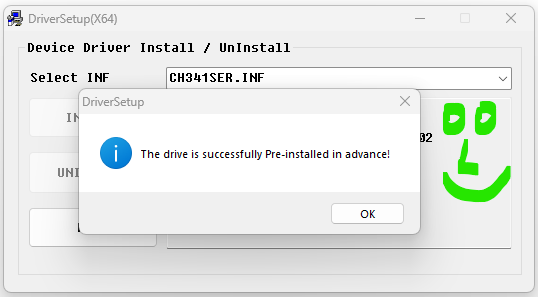

  1. O driver será instalado corretamente com o aparecimento da seguinte mensagem

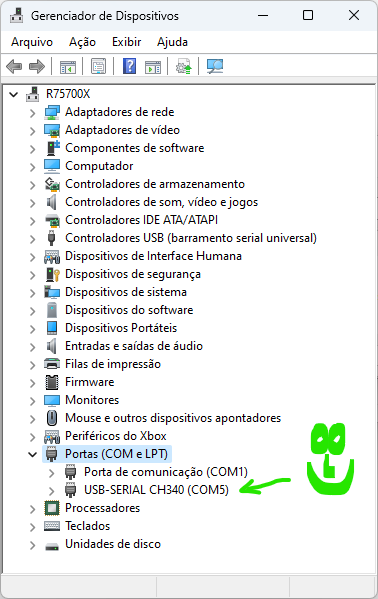

5. Agora desconecte sua placa do computador e conecte novamente. Abre o Gerenciador de Dispositivos e verifique se agora a placa foi reconhecida e se uma porta COM foi atribuída a ela.

Neste caso, a porta que a placa está conectada foi a COM5, mas isso varia de computador para computador. Essa porta deverá ser usada na I.D.E do Arduino para realizar a sua programação.

Por enquanto é isso, espero que com esses procedimentos as placas Arduinos ou a EasyDev esteja apita a funcionar perfeitamente. Bons projetos!
