Introdução

A EasyDev é uma plataforma de desenvolvimento compatível com o Arduino, projetada para tornar o aprendizado eletrônico acessível e prático. Equipada com o microcontrolador ATmega328-AU, a EasyDev permite que você utilize códigos e projetos Arduino com facilidade e segurança, graças às suas proteções integradas e à sua versatilidade.

Entrada Usb

A EasyDev 1.4 utiliza para a conexão com o computador, um conector USB 2.0 tipo B.

Entrada externa de alimentação

A EasyDev 1.4 possui um conector para alimentação externa de energia. Por esse conector você pode utilizar tensões de entrada DC (contínua) entre 6V e 12V. Não é recomendável utilizar tensões de entradas mais elevadas para não aumentar o aquecimentos dos reguladores de tensão, podendo levar a queima dos componentes.

Quando conectado a uma fonte externa, a placa passa ser alimentada pela fonte externa, aliviando a energia drenada pela porta USB. Esse circuito realizar a comutação da entrada da energia automaticamente, quando conectado a fonte externa.

Barramentos de alimentação

Na EasyDev 1.4, você encontrará pinos de barramento claramente marcados para 3.3V, 5V, Vin e GND, que podem ser usados para alimentar componentes externos ou para fazer medições.

• 3.3V: Barramento com tensão 3.3V disponível para alimentar sensores e componentes com corrente máxima de 500mA.

• 5.0V: Barramento com tensão 5.0V disponível para alimentar sensores e componentes com corrente máxima de 1A.

• VIN: Conecte aqui a fonte de energia externa (6-12V DC).

• GND: Pinos de terra comuns.

Obs: Os reguladores de tensão do barramento de 3.3V e 5.0V são independentes. Porém, o regulador de 3.3V é alimentado com tensão do barramento de 5.0V para gerar em sua saída os 3.3V. Ou seja, dessa forma, toda corrente consumida de alguma forma vai passar pelo regulador de 5.0V, sendo assim, a corrente máxima tolerada é de 1A, somando as alimentações de 5.0V e 3.3V.

Proteções Elétricas

A EasyDev 1.4 foi projetada com algumas características de proteção elétricas:

• Proteção contra inversão de polaridade: Evita danos à placa se a fonte de energia externa for conectada de forma invertida, porém, respeite a alimentação de entrada (6 a 12V);

• Proteção contra sobrecarga: Um fusível resetável limita a corrente máxima a 1A, protegendo a placa contra correntes excessivas.

Mesmo com essas proteções, é crucial não exceder a corrente máxima suportada para evitar danos.

Conexões para uso dos componentes (Botões, Leds, Trimpots e Buzzer)

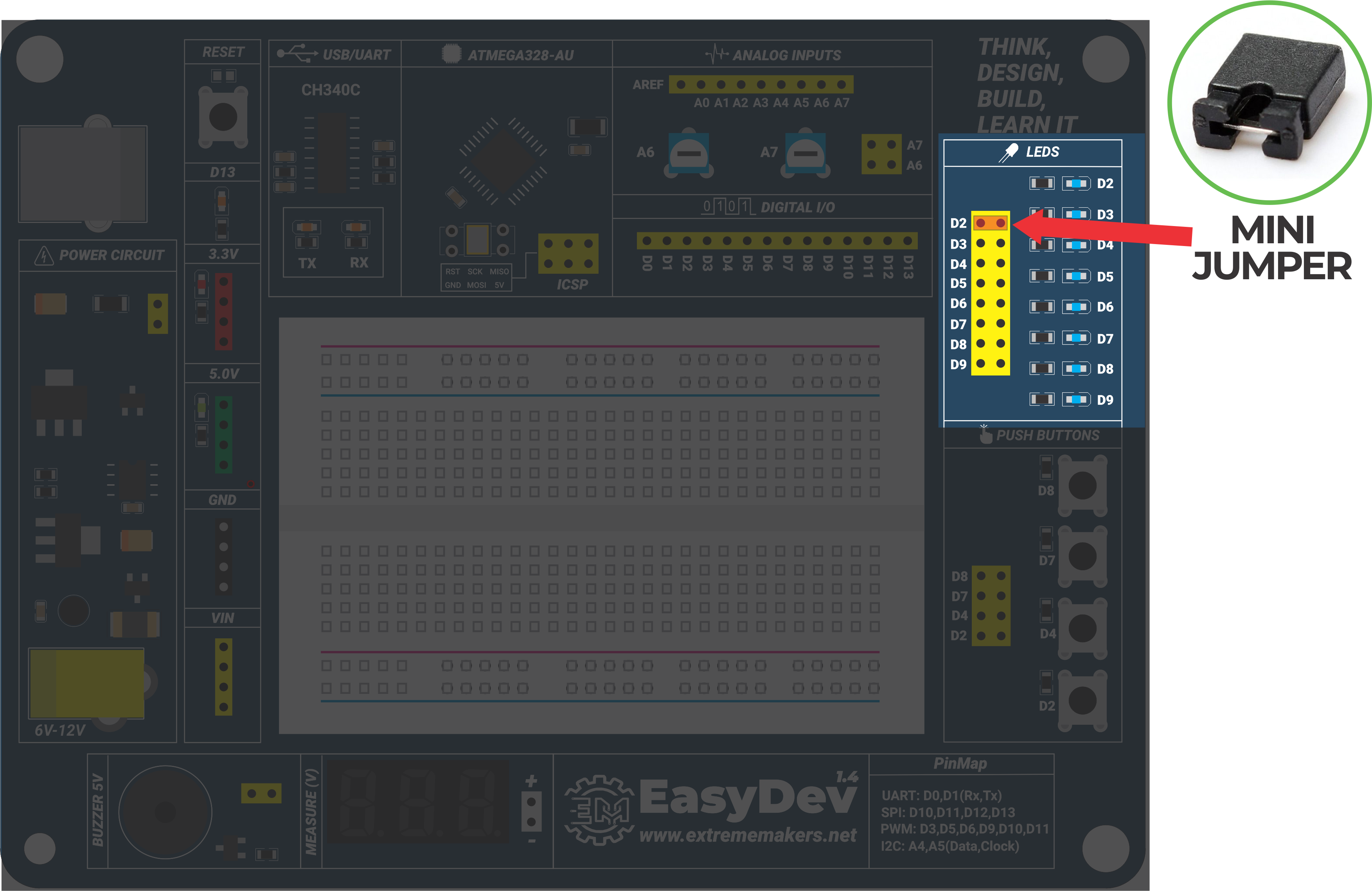

LEDs

Para usar os LEDs integrados:

• Conecte um mini-jumper entre o pino LED desejado (D2 a D9) e o GND para completar o circuito e acender o LED.



Botões

Para usar os botões táteis:

• Conecte um mini-jumper entre o pino do botão desejado (D8, D7, D4 e D2) e um pino de I/O do microcontrolador para detectar pressionamentos.

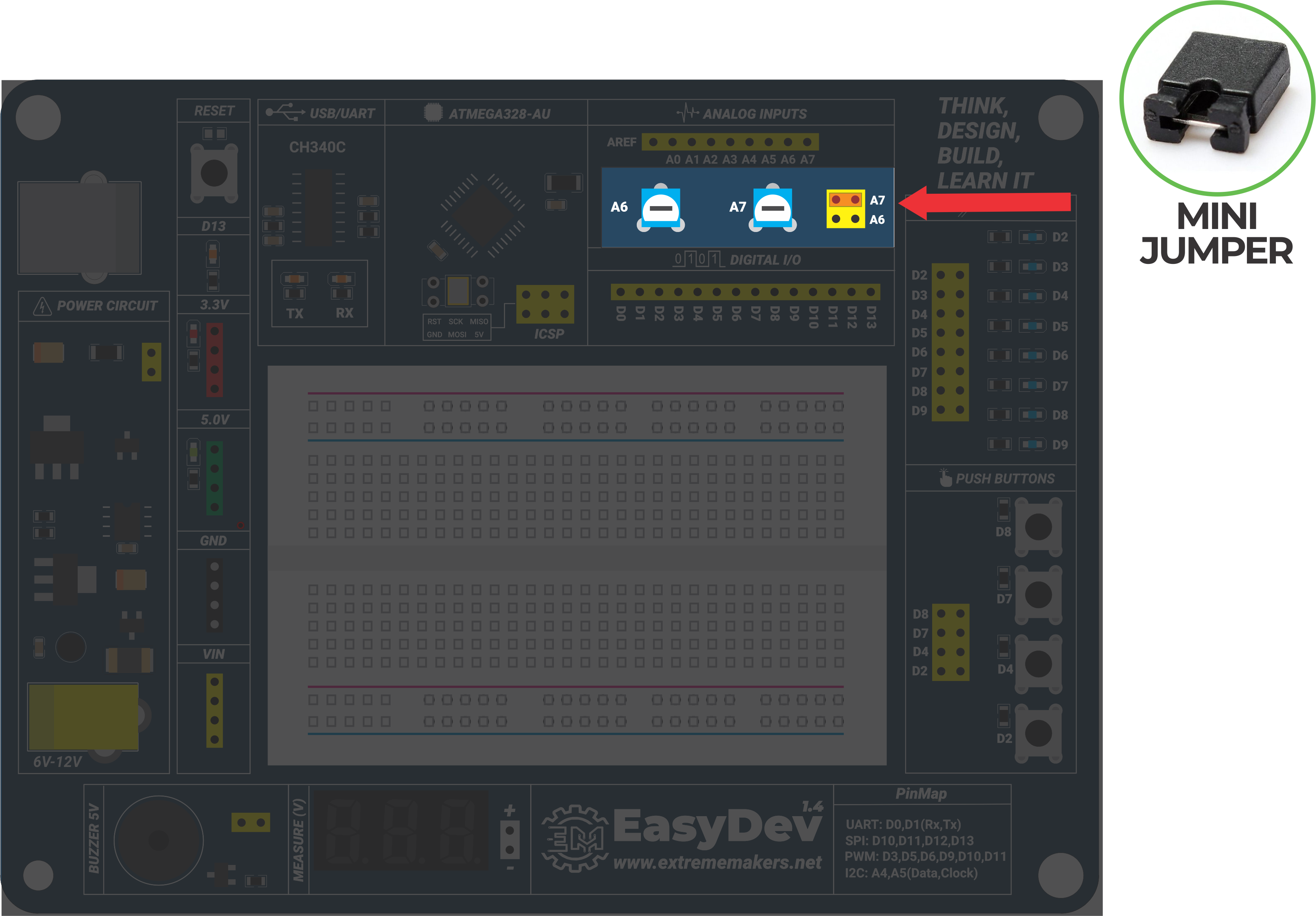

Trimpots

Para usar os trimpots como sensores analógicos:

• Conecte um minijumper do pino A6 ou A7 (onde os trimpots estão conectados) a um pino analógico no Arduino para ler valores variáveis. Esses trimpots estão alimentados com 5V. Ou seja, conectados na A6 e A7 do Arduino eles irão fornecer uma tensão entre 0V e 5V ao pino analógico, podendo ser utilizado para simular sensores analógicos ou outras aplicações.

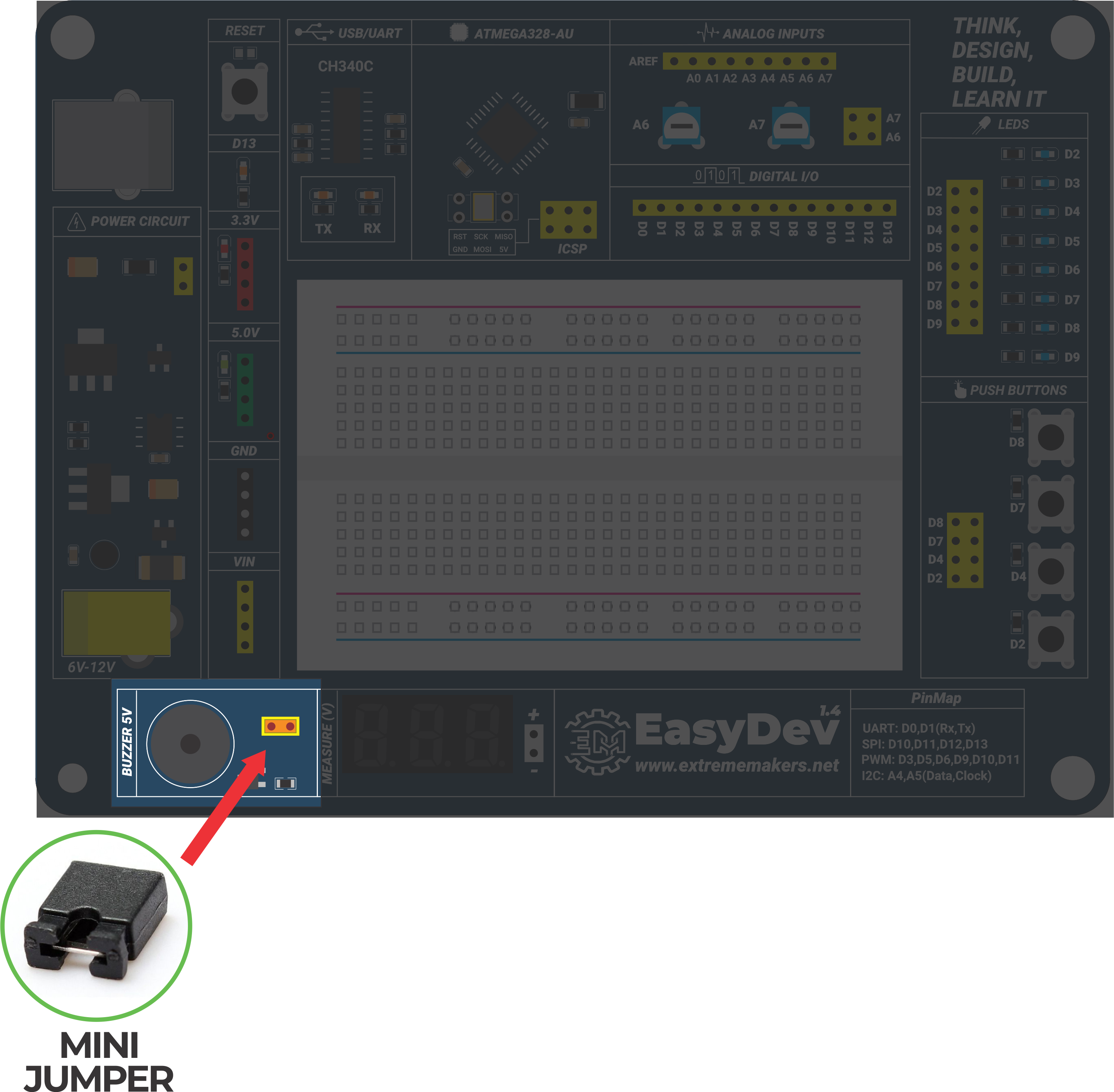

Buzzer

Para usar o buzzer passivo:

• Conecte um mini-jumper do pino D9 ao GND para ativar o buzzer com comandos de saída PWM.

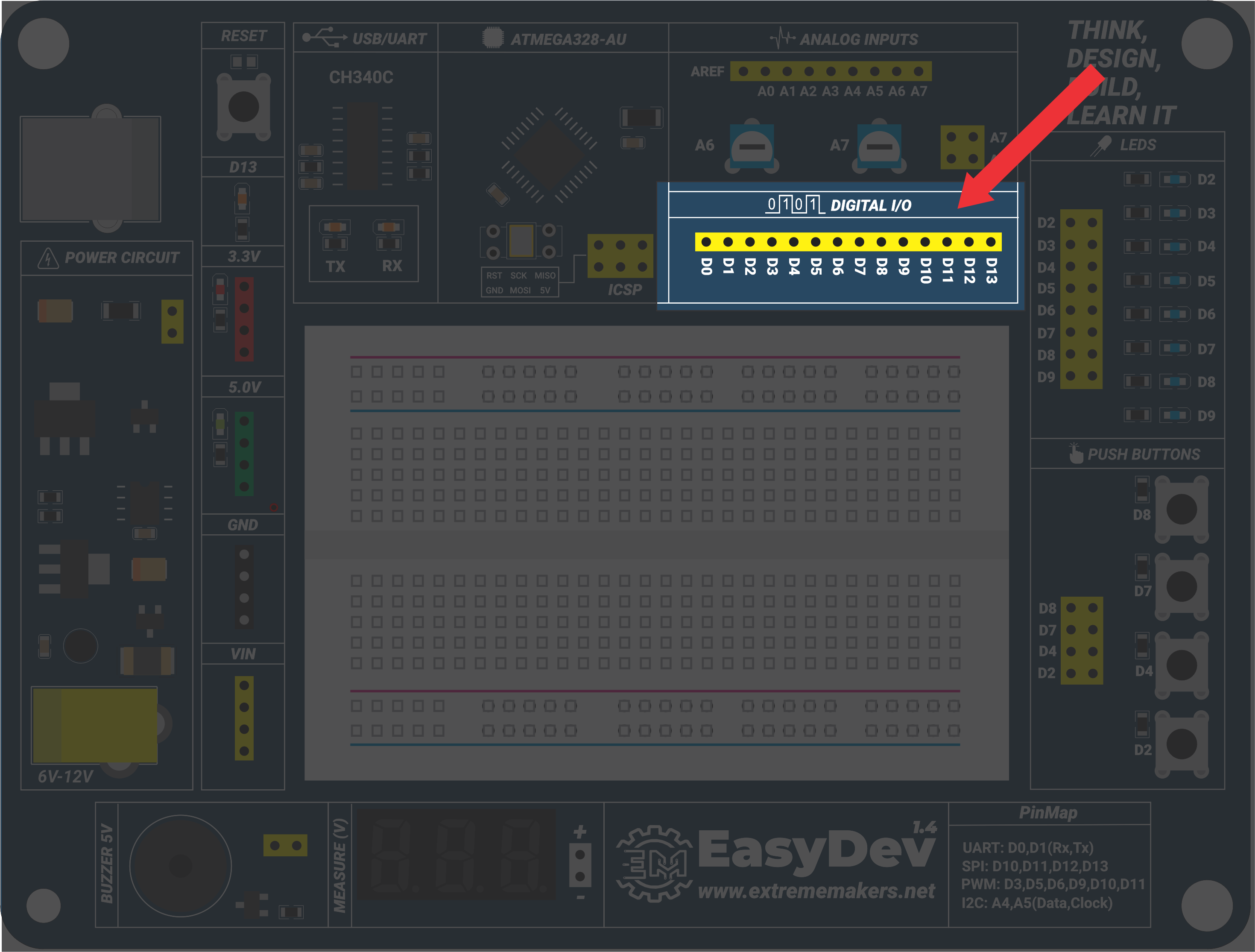

Pinos de I/O

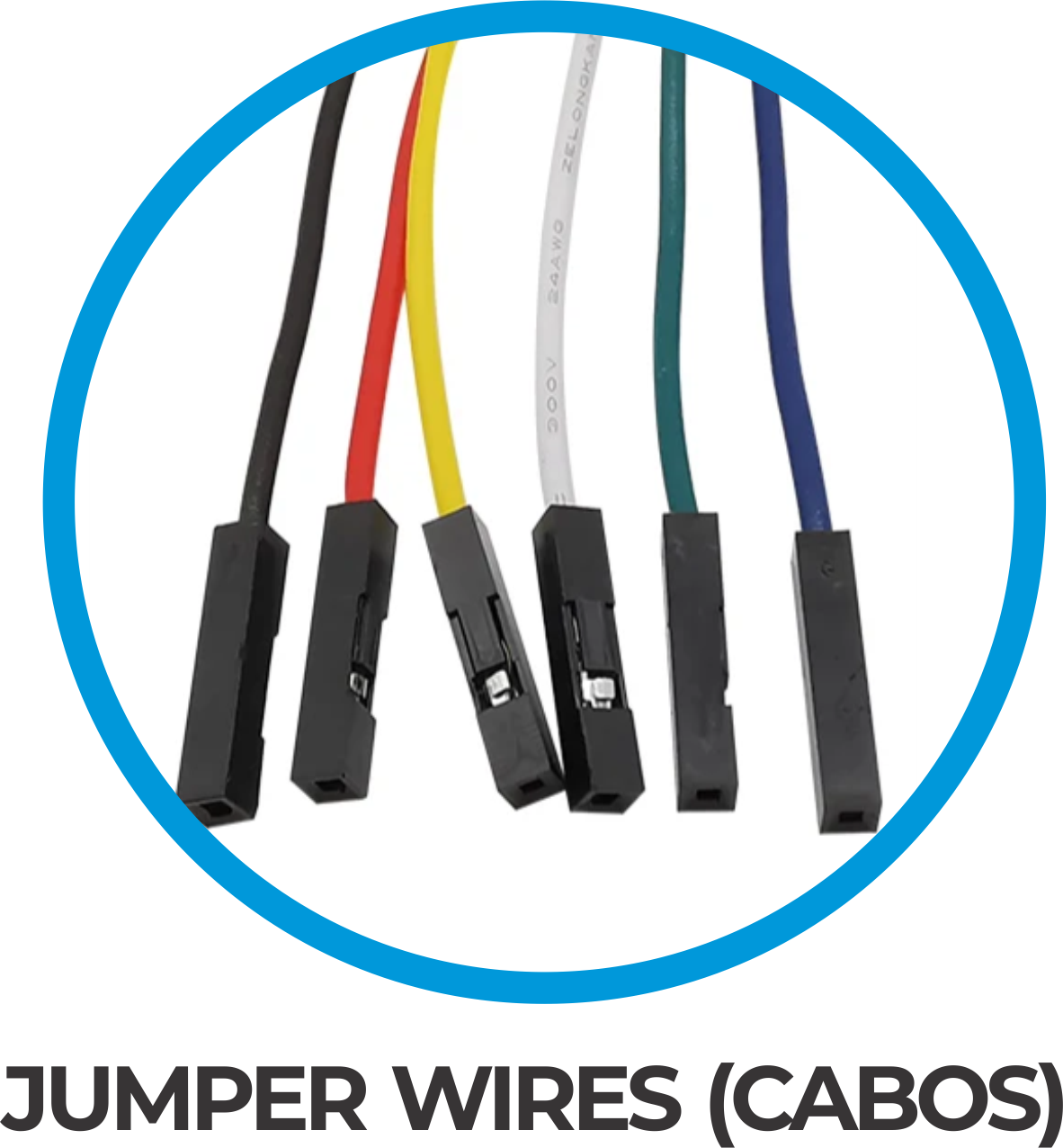

A EasyDev 1.4 possui uma barra de pinos I/O completa, com todos os pinos digitais do Atmega328 disponíveis. Esse pinos podem ser utilizados com JUMPER WIRES, fazendo ligações com a protoboard ou com sensores ou atuadores externos. Repare, por exemplo, que o pino D2 está presente na barra de pinos digitais, na barra de pinos dos botões e também na barra de pinos dos Leds.

Ou seja, todos esses pinos D2 são o mesmo ponto, e estão todos interconectados com o microcontrolador. Por isso é importante garantir que, se determinado pino está JUMPEADO como botão, ele não deve ser utilizado como LED ou pra outra finalidade.

Entradas Analógicas

A EasyDev 1.4 possui uma barra de pinos com todos os pinos de entradas analógicas disponíveis no Atmega328. Esse pinos podem ser utilizados com JUMPER WIRES, fazendo ligações com a protoboard ou com sensores externos.

Voltímetro Integrado

A EasyDev 1.4 possui um mini voltímetro integrado que pode realizar medições entre 2.0V a 30V. Para utilizar, basta conectar um min-jumper na posição ON para ligar o voltímetro, em seguida conecte um jumper wire (cabo) no pino V+ para usar com ponteira de medição. Dessa forma, basta encostar a outra ponta do cabo nos pontos onde deseja realizar a medida de tensão. Como ponteira recomenda-se utilizar um jumper wire (femea-macho).

Protoboard

A protoboard integrada a placa EasyDev 1.4 não possui qualquer ligação elétrica com o microcontrolador. Isso garante total liberdade para o projetista utilizar da forma que for conveniente, inserindo sensores, atuadores, etc. Para conexão entre a protoboard e as barras de pinos da EasyDev utilize jumpers wire (cabos) do tipo Macho-Fêmea.

Configuração Inicial

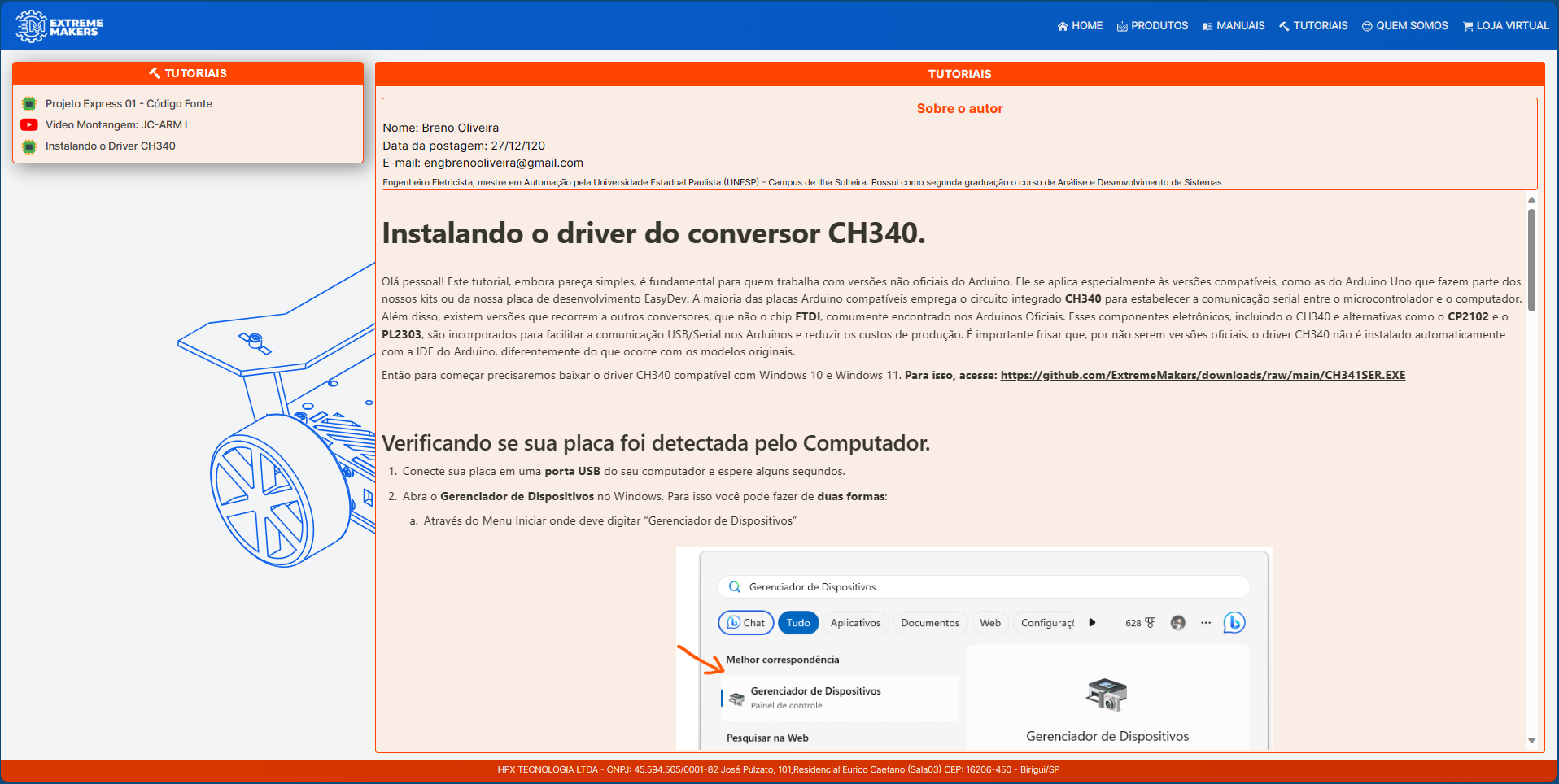

Instalação do Driver CH340

1. Visite o site extrememakers.net, acesse a sessão de Tutoriais e procure por “Instalação do driver do conversor CH340”



2. Conecte sua placa EasyDev ao computador via USB.

3. Verifique o gerenciador de dispositivos para confirmar a instalação, observando a nova porta COM listada.

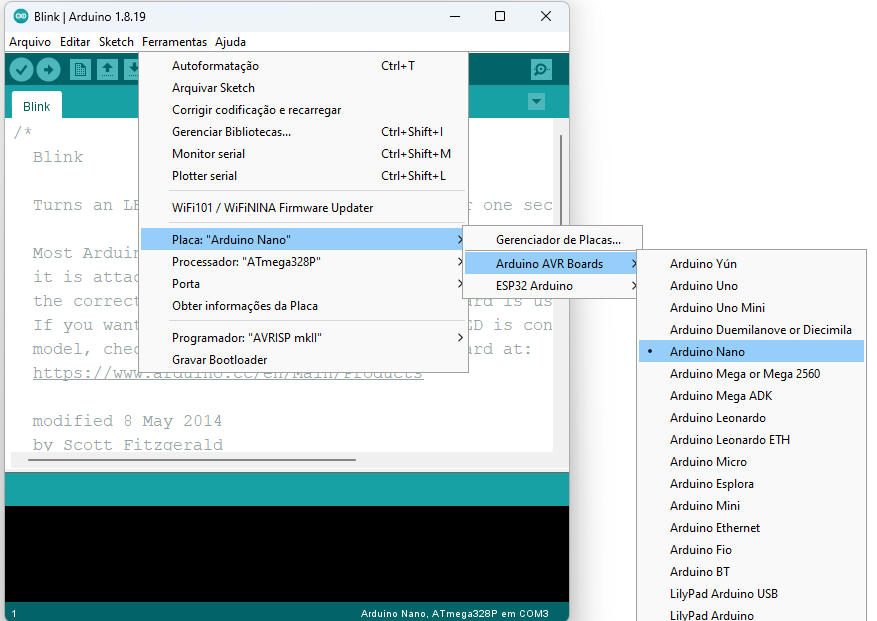

Configurando a IDE do Arduino

Para programar a EasyDev, recomenda-se o uso da IDE do Arduino, versão 1.8.19.

1. Abra a IDE do Arduino.

2. Vá em Ferramentas > Placa e selecione Arduino Nano.



3. Em Ferramentas > Processador, escolha ATmega328P.

4. Selecione a porta COM que corresponde à sua EasyDev em Ferramentas > Porta.

Informações Finais

• Evite usar LEDs e botões que compartilhem o mesmo pino do Arduino ao mesmo tempo.

• Sempre desconecte a energia antes de fazer alterações nas conexões.

• Respeite a corrente máxima de 1A para evitar danos por sobrecarga.

• Dúvidas ou necessidade de suporte, entre em contato com nossos canais de atendimento.
  • Telefone ou WhatsApp: (18) 3641-5147
  • E-mail: sac@hpx.net.br
  • www.extrememakers.net | loja.extrememakers.net

• A ExtremeMakers agradece a confiança e deseja que a EasyDev o auxilie na sua jornada de aprendizagem.
